2008.03.04
レイアウトに団地を！「スターハウス模型化計画」その2
スターハウスの模型化計画の続き。
今回は図面から側面の切り出しを行う。

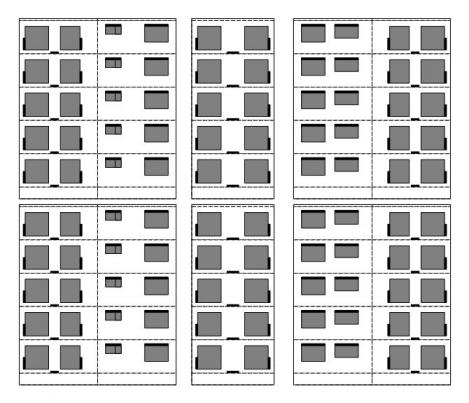

前回の1階分の側面を5段重ねて、床下と最上階の上に少し壁を足す。
なお、各階の高さは実物換算で2550mm（模型で17mm）、床下は900mm、最上階の上を150mm分高くしている。
グレーの部分が窓となるところ。この部分をカッターで切り抜く。
上下寸法の大きい窓はバルコニーの掃出し窓。高さ1800mm相当（模型で12mm）、バルコニーパーツがはまるための切り欠きは黒塗りで区別。
バルコニーの無い窓にはヒサシが付くため、同じく黒塗り部分を切り欠く。

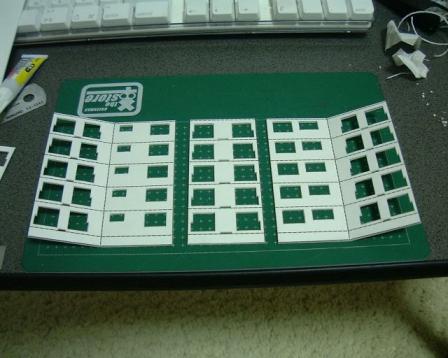

先ほどの図面を貼って剥がせる糊を使ってスチレンボード（1mm厚）に貼付け、切り出したのが上の写真。
壁の谷折り部分は裏側からカッターでスジを入れてから折り曲げる。

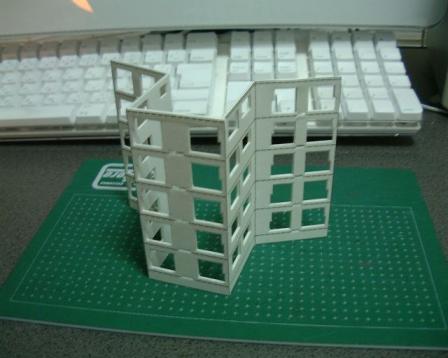

これらのパーツは、このように組み立てられる。
スターハウスの片鱗がすでに見える。
続く。
